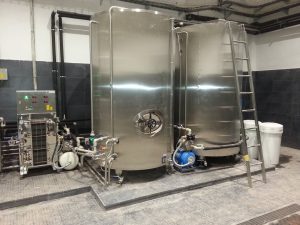

Netlaková tepelně izolovaná nádoba na upravenou studenou vodu ZUPV je vyrobena z nerezové oceli AISI 304 a je určená k jímání upravené studené vody, jejímu chlazení a následnému využití při chlazení mladiny. Ohřátá vody z chladiče mladiny následně putuje do zásobníku horké vody NHV.

K chlazení vody se využívá ledová glykolová směs ze zásobníku ZLV, jež cirkuluje ve spirálovém výměníku, který je součástí nádoby. (Zásobník ZLV není součástí této komponenty). Dále pak je nádoba ZUPV osazena oběhovým čerpadlem Willo, jež slouží k homogenizaci teploty vody v nádobě za velmi nízké spotřeby energie. Pro potřebu měření a automatizace je nádoba osazena jímkou na teplotní čidlo PT100 a dvojicí jímek pro hladinová čidla MAVE.

Elektrický rozvaděč může být osazen přímo na nádobě nebo po montáži může být umístěn na libovolnou stěnu v objektu pivovaru.

Součástí nádoby ZUPV je čerpadlo s expanzní nádobou a tlakovým spínačem Presscontrol.

Parametry: parametry je možné upravit na míru pro zákazníka
Objem celkový min. 6 100 l
Průměr s izolací individuálně dle potřeb zákazníka
Váha individuálně dle potřeb zákazníka
Výška individuálně dle potřeb zákazníka
Osazení:
Oválný vlez340*420 mm
Vstupní a výstupní armatura DN 25
Podtlaková armatura – zpětná klapkaDN 25
Přepad DN 25
Armatura výpusti do kanalizace DN 32
Izolace 50mm plastifikovaná vata
Povrch izolace plech povrchově broušenAISI 304
Nerezová topná spirála3 kW
Cirkulační čerpadlo Willo40W
Nabízené příslušenství:
Elektro rozvaděč
     Hlavní vypínač 380V 25A
     Jistič topného tělesa 380V 16A
     Stykač topení 380V 16A
     Digitální regulátor -15 -135°C Dixel XR20D
     Sonda NTC
     Jistič regulátoru 230V 4A
     Motorový spouštěč 230V 1,5-4A
Čerpadlo na vodu EBARA CD 0,9KW
     Expanzní nádoba 60 l
Tlakový spínač čerpadla Presscontrol SK13
