Бак NHV с теплоизоляцией, без давления, для горячей воды изготовлен из нержавеющей стали AISI 316L и предназначен для сбора нагретой воды до 80 ° C с первой ступени охлаждения сусла и последующего использования в процессах пивоварения.

Вода нагревается паром, циркулирующим в спиральном теплообменнике, который является частью сосуда. (Парогенератор не входит в состав NHV). Для поддержания температуры в дополнение к пару можно использовать нагревательную спираль из нержавеющей стали мощностью 3 кВт. Кроме того, NHV оснащен циркуляционным насосом Willo, который используется для перемешивания воды в баке и имеет низкое энергопотребление. Для измерения температуры и автоматизации наполнения, бак оснащен температурным зондом PT100 и двумя датчиками уровня MAVE.

Электрический распределительный щит может быть установлен непосредственно на бак или может быть установлен на стене в здании пивоваренного завода после установки.

Частью бака является насос с расширительным баком и реле давления PressControl.

Параметры: Параметры могут быть настроены под потребности клиента
Общий объем 2 261 л
Диаметр с изоляцией 1 300 мм
Вес 260 кг
Высота 2 300 мм
Оснастка:
Овальный люк 340*420 мм
Впускные и выпускные фитинги DN 25
Вакуумный фитинг - обратный клапан DN 25
Переполнение DN 25
Фитинги сбросов в канализацию DN 32
Изоляция 50-мм пластифицированной ваты
Поверхность изоляции поверхностный шлифовальный лист AISI 304
Спиральная спираль из нержавеющей стали 3 кВт
Циркуляционный насос Willo 40 Вт

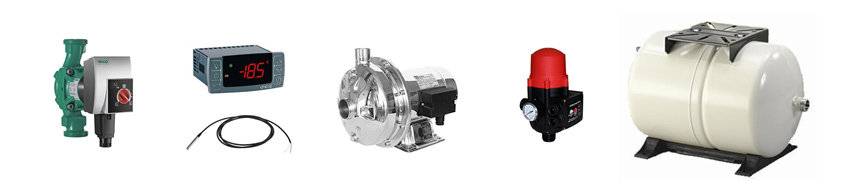

Предлагаемые аксессуары:
Электрический распределительный щит
Главный выключатель 380 В 25 A
Отопительный автоматический выключатель 380 В 16 A
Контактор отопления 380 В 16 A
Цифровой контроллер Dixel XR20D-15 -135 °C
NTC-зонд
Автоматический выключатель 230 В 4 A
Стартер двигателя 230 В 1.5-4 A
Водяной насос EBARA CDH 0,9 кВт
Расширительный сосуд 60 л
Датчик давления Presscontrol SK13

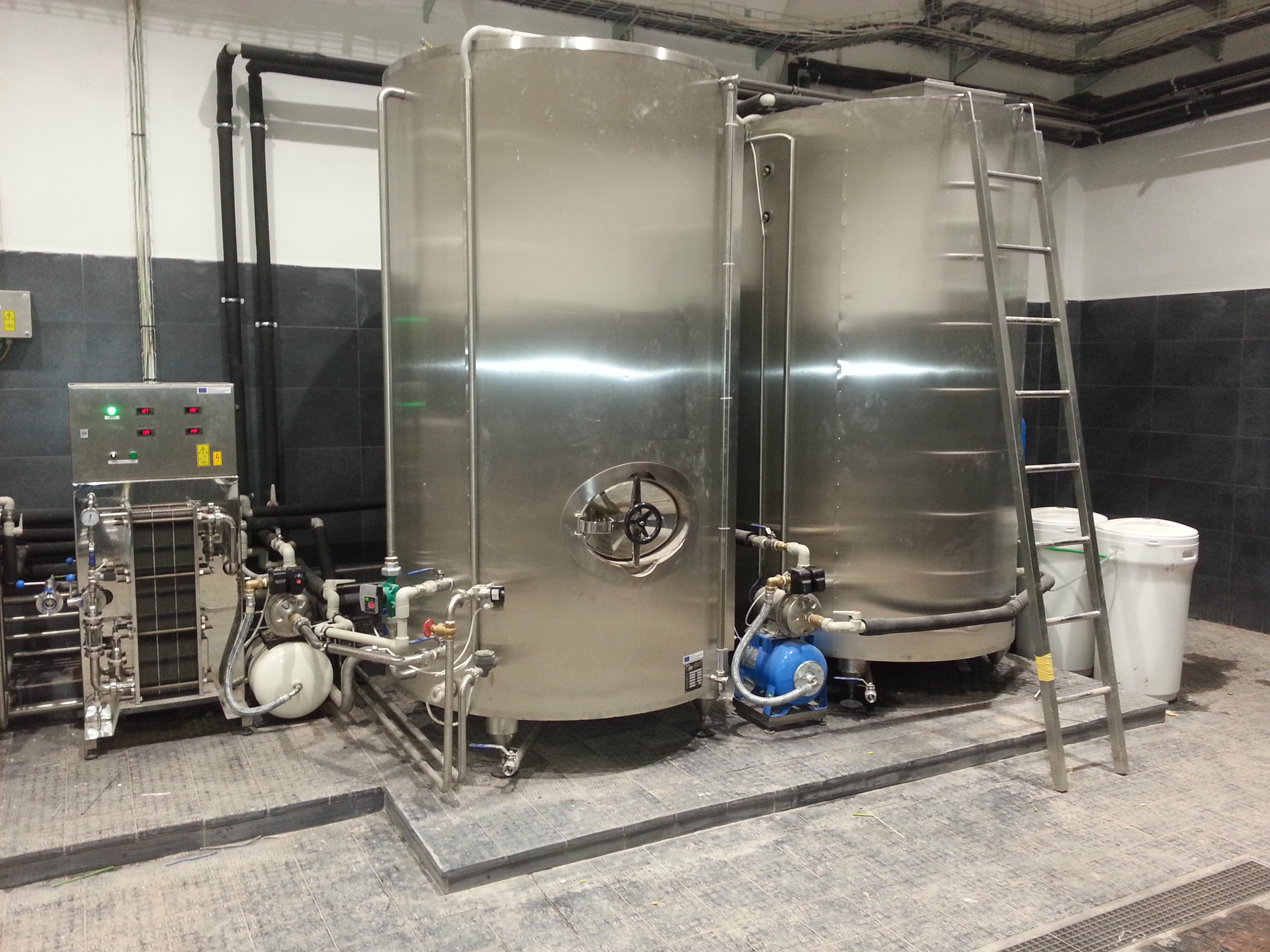

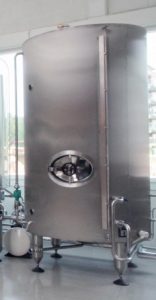

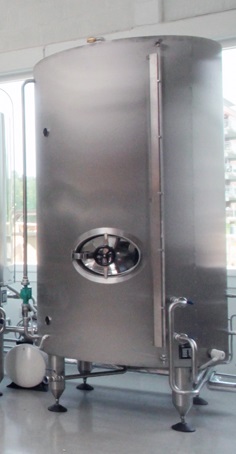

Фотогалерея:
